AOK-20WiL03
AOK
##
PRODUKTÜBERSICHT
Die IL03-Serie ist eine wirtschaftliche, energiesparende und flexible Anwendungsszenarien-Straßenleuchte / Flächenleuchte mit hoher Kostenleistung.
● Leistungsbereich: von 20 W bis 230 W.
● Optimiertes Leuchtenkörperdesign, Designstandards auf Industrieniveau.
● Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV und Typ V Verteilungen.
● Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0) und bieten eine gleichmäßige Lichtleistung mit geringerer Blendung.
● Optische Systeme behalten die Schutzart IP66 bei.
● Der obere Platz der Halterung ist für den Sensor bei einer späteren Installation reserviert.
● Sorgenfreie Installation, einfache Wartung.
PHOTOMETRISCHES DESIGN
● Optimierte Mitsubishi-Polycarbonatlinsen in optischer Premiumqualität und das effiziente Design der Module machen jede Light Engine hochgradig anpassbar, sodass die Lichtverteilung auf die Anwendung ausgerichtet werden kann.
● Optische Systeme ermöglichen Vielseitigkeit, enge Cutoffs und flexible Steuerung für eine Vielzahl von Anwendungen.
● Wir liefern Innovation und Anpassung und erweitern die Flexibilität des Projekts weiter.Außergewöhnliche Gleichmäßigkeit und geringe Blendung für maximalen Komfort und Nachbarschaftsfreundlichkeit.
Die photometrische Engine nutzt die neueste Generation von Mid-Power-LEDs und speziellen Optiken für professionelle Anwendungen.
In Kombination mit Lumileds 3030 bietet es eine alternative Lösung für diejenigen, die eine sehr kostengünstige und dennoch effiziente Beleuchtung suchen und gleichzeitig das gleiche Leuchtendesign beibehalten möchten.
KONTROLL SYSTEME
● Benutzerdefiniertes Dimmprofil
Intelligente Leuchtentreiber können mit komplexen Dimmprofilen programmiert werden.Dabei sind individuelle Kombinationen von Zeitintervallen und Lichtstärken möglich.Diese Funktion erfordert keine zusätzliche Verkabelung.
Die Zeitspanne zwischen Ein- und Ausschalten wird genutzt, um das voreingestellte Dimmprofil zu aktivieren.Das kundenspezifische Dimmsystem sorgt für maximale Energieeinsparungen und respektiert gleichzeitig das erforderliche Beleuchtungsniveau und die Gleichmäßigkeit während der Nacht.
● Tageslichtsensor / Fotozelle
Lichtschranken- oder Tageslichtsensoren schalten die Leuchte ein, sobald das natürliche Licht ein bestimmtes Niveau erreicht.Es kann so programmiert werden, dass es sich während eines Sturms, an einem bewölkten Tag (in kritischen Bereichen) oder nur bei Einbruch der Dunkelheit einschaltet, um Sicherheit und Komfort in öffentlichen Räumen zu bieten.
EMPFOHLENE VERWENDUNG
Stadt- und Wohnstraßen
Brücken
Fahrrad- und Fußgängerwege
Bahnhöfe & U-Bahnen
Parkhäuser
Plätze & Fußgängerzonen
Straßen & Autobahnen
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.
ABMESSUNGEN
ZERTIFIZIERUNG/LISTE
CE/RoHS/CB-gelistet
PRODUKTÜBERSICHT
Die IL03-Serie ist eine wirtschaftliche, energiesparende und flexible Anwendungsszenarien-Straßenleuchte / Flächenleuchte mit hoher Kostenleistung.
● Leistungsbereich: von 20 W bis 230 W.
● Optimiertes Leuchtenkörperdesign, Designstandards auf Industrieniveau.
● Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV und Typ V Verteilungen.
● Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0) und bieten eine gleichmäßige Lichtleistung mit geringerer Blendung.
● Optische Systeme behalten die Schutzart IP66 bei.
● Der obere Platz der Halterung ist für den Sensor bei einer späteren Installation reserviert.
● Sorgenfreie Installation, einfache Wartung.
PHOTOMETRISCHES DESIGN
● Optimierte Mitsubishi-Polycarbonatlinsen in optischer Premiumqualität und das effiziente Design der Module machen jede Light Engine hochgradig anpassbar, sodass die Lichtverteilung auf die Anwendung ausgerichtet werden kann.
● Optische Systeme ermöglichen Vielseitigkeit, enge Cutoffs und flexible Steuerung für eine Vielzahl von Anwendungen.
● Wir liefern Innovation und Anpassung und erweitern die Flexibilität des Projekts weiter.Außergewöhnliche Gleichmäßigkeit und geringe Blendung für maximalen Komfort und Nachbarschaftsfreundlichkeit.
Die photometrische Engine nutzt die neueste Generation von Mid-Power-LEDs und speziellen Optiken für professionelle Anwendungen.
In Kombination mit Lumileds 3030 bietet es eine alternative Lösung für diejenigen, die eine sehr kostengünstige und dennoch effiziente Beleuchtung suchen und gleichzeitig das gleiche Leuchtendesign beibehalten möchten.
KONTROLL SYSTEME
● Benutzerdefiniertes Dimmprofil
Intelligente Leuchtentreiber können mit komplexen Dimmprofilen programmiert werden.Dabei sind individuelle Kombinationen von Zeitintervallen und Lichtstärken möglich.Diese Funktion erfordert keine zusätzliche Verkabelung.
Die Zeitspanne zwischen Ein- und Ausschalten wird genutzt, um das voreingestellte Dimmprofil zu aktivieren.Das kundenspezifische Dimmsystem sorgt für maximale Energieeinsparungen und respektiert gleichzeitig das erforderliche Beleuchtungsniveau und die Gleichmäßigkeit während der Nacht.
● Tageslichtsensor / Fotozelle
Lichtschranken- oder Tageslichtsensoren schalten die Leuchte ein, sobald das natürliche Licht ein bestimmtes Niveau erreicht.Es kann so programmiert werden, dass es sich während eines Sturms, an einem bewölkten Tag (in kritischen Bereichen) oder nur bei Einbruch der Dunkelheit einschaltet, um Sicherheit und Komfort in öffentlichen Räumen zu bieten.
EMPFOHLENE VERWENDUNG
Stadt- und Wohnstraßen
Brücken
Fahrrad- und Fußgängerwege
Bahnhöfe & U-Bahnen
Parkhäuser
Plätze & Fußgängerzonen
Straßen & Autobahnen
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.
ABMESSUNGEN
ZERTIFIZIERUNG/LISTE
CE/RoHS/CB-gelistet

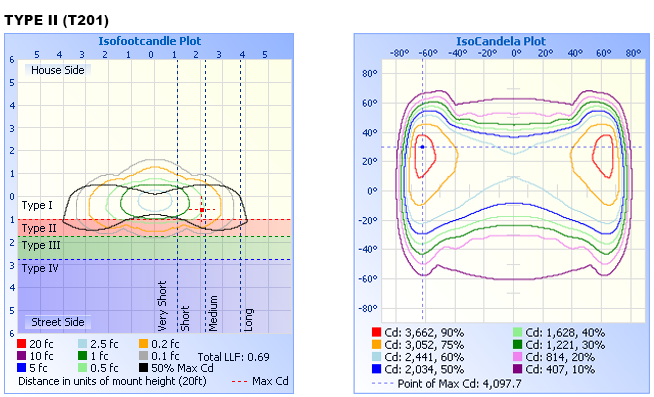

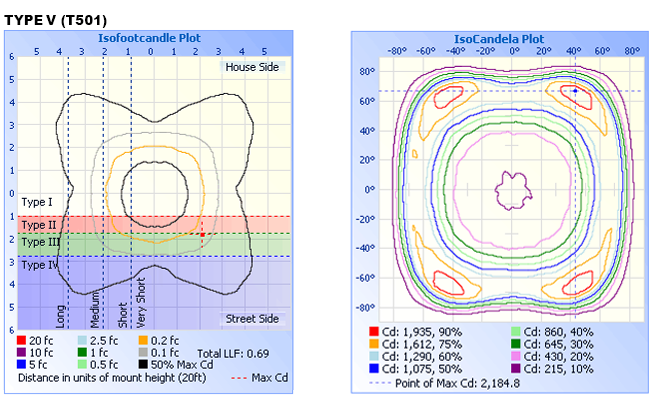

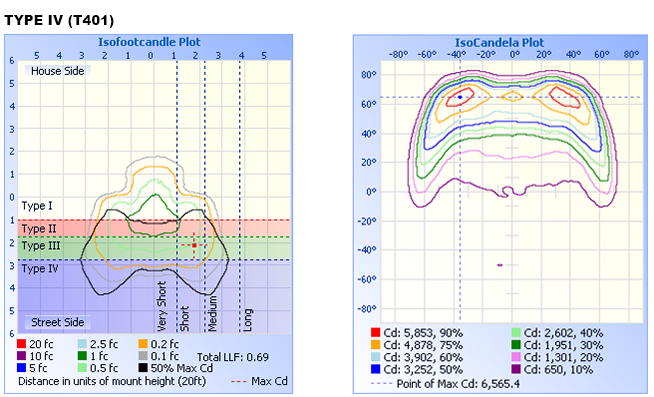

Verteilungsdiagramm
Standardparameter
Elektrische Daten | |||||||
Modell | AOK-20WiL03 | AOK-30WiL03 | AOK-50WiL03 | AOK-60WiL03 | AOK-70WiL03 | AOK-80WiL03 | |
Leistung (W) | 20 W | 30 W | 50 W | 60 W | 70 W | 80 W | |
Eingangsspannung | 100-277 VAC | ||||||
THD | <20% | ||||||
PF | ≥0,95 | ≥0,95 | ≥0,95 | ≥0,98 | ≥0,98 | ≥0,98 | |
Treiber | Meanwell / Sosen / Philips.Klasse 1/ Klasse 2, EU | ||||||
Betriebstemperatur | -40 °C bis 50 °C (-40 °F bis 122 °F) | ||||||
Steuerungsoption | Überspannungsschutzgerät, Tageslichtsensorsteuerung, 1-10-V-Dimmung | ||||||
Überspannungsschutz | 10 kV / 20 kV optional | ||||||
Photometrische Daten | |||||||
Wirksamkeit (lm/W) (CRI 70 Ra, 5000 K) (Std.-Abw. ±3 %) | T2 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W |
T3 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
T4 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
T5 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
Lichtstrom (lm) (CRI 70 Ra, 5000 K) (Std.-Abw. ±3 %) | T2 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm |
T3 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
T4 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
T5 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
ULR | = 0%, @ Leuchtenneigung 0° | ||||||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | ||||||
CRI | 70 Ra, 80 Ra, 90 Ra optional | ||||||
Abstrahlwinkel | T2/T3/T4/T5 | ||||||
LED-Hersteller | LUMILEDS | ||||||
LED-Modell | Lumileds 3030 | ||||||
Arbeitsstrom einer einzelnen LED (mA) | T2 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA |
T3 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
T4 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
T5 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
Linse | Polycarbonat | ||||||
Mechanische Daten | |||||||
IP/IK | IP66/IK09, gemäß Norm EN 60529 und EN 62262 | ||||||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | ||||||
EPA(SCx) | Vorderseite: 0,122632 m² (1,32 ft²); Seite: 0,34 ft² (0,031587 m²); | ||||||
Materialien | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | ||||||
Malen | Schwarz, Silber, Kundenwunsch | ||||||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | ||||||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | ||||||
Montage | Seiteneinstieg | ||||||
Andere | |||||||
Lebensspanne | L90B10 > 52000 Stunden, @Ta 25°C | ||||||
Garantie | 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage) | ||||||
Produktgröße | 21,7 x 8,43 x 5,35 Zoll / 551 x 214 x 136 mm | ||||||
Kartongröße | 24,21 x 10,43 x 8,27 Zoll / 615 x 265 x 210 mm | ||||||
Reingewicht | 3,1 kg | 3,1 kg | 3,1 kg | 3,1 kg | 3,1 kg | 3,8 kg | |
Bruttogewicht | 4,3 kg | 4,3 kg | 4,3 kg | 4,3 kg | 4,3 kg | 5kg | |
Empfehlen Einbauhöhe | Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen | ||||||
Anwendungsfeld | Städtische und ländliche Straße |
Verteilungsdiagramm
Standardparameter
Elektrische Daten | |||||||
Modell | AOK-20WiL03 | AOK-30WiL03 | AOK-50WiL03 | AOK-60WiL03 | AOK-70WiL03 | AOK-80WiL03 | |
Leistung (W) | 20 W | 30 W | 50 W | 60 W | 70 W | 80 W | |
Eingangsspannung | 100-277 VAC | ||||||
THD | <20% | ||||||
PF | ≥0,95 | ≥0,95 | ≥0,95 | ≥0,98 | ≥0,98 | ≥0,98 | |
Treiber | Meanwell / Sosen / Philips.Klasse 1/ Klasse 2, EU | ||||||
Betriebstemperatur | -40 °C bis 50 °C (-40 °F bis 122 °F) | ||||||
Steuerungsoption | Überspannungsschutzgerät, Tageslichtsensorsteuerung, 1-10-V-Dimmung | ||||||
Überspannungsschutz | 10 kV / 20 kV optional | ||||||
Photometrische Daten | |||||||
Wirksamkeit (lm/W) (CRI 70 Ra, 5000 K) (Std.-Abw. ±3 %) | T2 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W |
T3 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
T4 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
T5 | 145lm/W | 145lm/W | 140lm/W | 135lm/W | 140lm/W | 135lm/W | |
Lichtstrom (lm) (CRI 70 Ra, 5000 K) (Std.-Abw. ±3 %) | T2 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm |
T3 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
T4 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
T5 | 2900lm | 4350lm | 7000lm | 8100lm | 9800lm | 10800lm | |
ULR | = 0%, @ Leuchtenneigung 0° | ||||||
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | ||||||
CRI | 70 Ra, 80 Ra, 90 Ra optional | ||||||
Abstrahlwinkel | T2/T3/T4/T5 | ||||||
LED-Hersteller | LUMILEDS | ||||||
LED-Modell | Lumileds 3030 | ||||||
Arbeitsstrom einer einzelnen LED (mA) | T2 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA |
T3 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
T4 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
T5 | 40mA | 60mA | 100mA | 120mA | 90mA | 110mA | |
Linse | Polycarbonat | ||||||
Mechanische Daten | |||||||
IP/IK | IP66/IK09, gemäß Norm EN 60529 und EN 62262 | ||||||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | ||||||
EPA(SCx) | Vorderseite: 0,122632 m² (1,32 ft²); Seite: 0,34 ft² (0,031587 m²); | ||||||
Materialien | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | ||||||
Malen | Schwarz, Silber, Kundenwunsch | ||||||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | ||||||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | ||||||
Montage | Seiteneinstieg | ||||||
Andere | |||||||
Lebensspanne | L90B10 > 52000 Stunden, @Ta 25°C | ||||||
Garantie | 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage) | ||||||
Produktgröße | 21,7 x 8,43 x 5,35 Zoll / 551 x 214 x 136 mm | ||||||
Kartongröße | 24,21 x 10,43 x 8,27 Zoll / 615 x 265 x 210 mm | ||||||
Reingewicht | 3,1 kg | 3,1 kg | 3,1 kg | 3,1 kg | 3,1 kg | 3,8 kg | |
Bruttogewicht | 4,3 kg | 4,3 kg | 4,3 kg | 4,3 kg | 4,3 kg | 5kg | |
Empfehlen Einbauhöhe | Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen | ||||||
Anwendungsfeld | Städtische und ländliche Straße |
