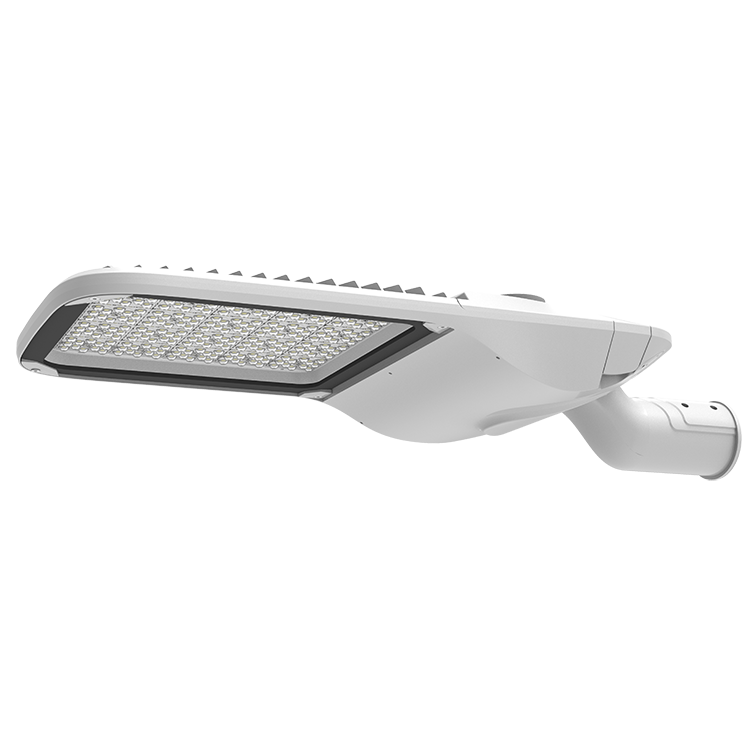

AOK-150WiL02

Lichtausbeute bis zu 160 lm/W, 5–10 Jahre beschränkte Garantie.
Verfügbarkeitsstatus:
Menge:
  • AOK-150WiL02
  • AOK
  • ##

PRODUKTÜBERSICHT

Die IL02-Serie wurde für die Straßenbeleuchtung entwickelt, präzisionsgefertigte Einzellinsen aus Polycarbonat in optischer Qualität für maximale Lichtintensität, Mikrolinsensysteme erzeugen IESNA-Typ-II-, Typ-III- und Typ-IV-Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0), bieten verbesserten Sehkomfort durch geringere Blendung und bieten eine breitere, glattere und gleichmäßigere Lichtausgabe., Optische Systeme behalten die Schutzart IP66 bei.

● Stromlinienförmiges Design zur Reduzierung des Windwiderstands

● Reservierte Sensorposition für einfache Installation

●  10KV~20KV Überspannungsschutz

● Pulverisierung/PC + gehärtetes Glas

● Schnallendesign (80W-230W), einfache Wartung

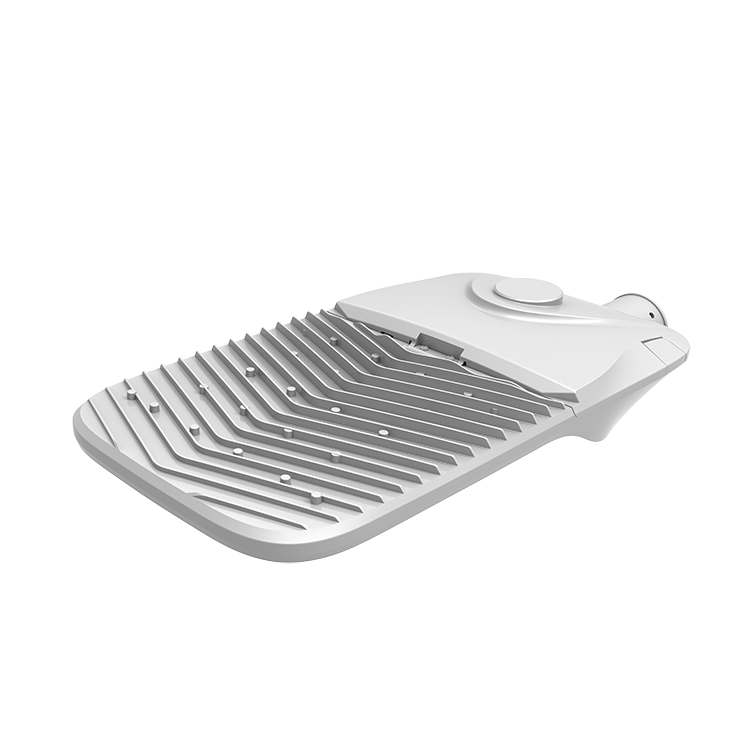

● Kühler in Lamellenform, bessere Wärmeableitung (80W-230W)


ELEKTRISCH

• 1-10 V/ PWM/ Timer-Dimmung, 3 Timer-Modi, Leistungsfaktor (PF) ≥ 0,95.

• Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.

• Treiber mit hohem Wirkungsgrad: bis zu 90 %, Mindestwirkungsgrad 85 %.

• Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar.

• Betriebstemperaturbereich:   -40 °F bis 122 °F (-40 °C bis 50 °C).

• Photocell, Zhaga Base, Zigbee oder Lora Lighting Controller erhältlich.

• Überspannungsschutzgerät 10KV~20KV.


KONSTRUKTION

● Abnehmbare Scharniertür ohne Werkzeug für einfache Wartung (80W-230W).

● Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger (80W-230W).

● UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.

● Die Montage ist nivellierbar von -10° bis   +15° (80W-230W).

● 3G-Vibrationsrate.


MONTAGE

Seiteneingangsinstallation verfügbar, 80W-230W  Seitlicher Einstieg und Post Top  erhältlich



EMPFOHLENE VERWENDUNG

Fahrbahnbeleuchtung

Strassenlicht

Weglicht

Gartenpromenaden



GARANTIE

5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.



ABMESSUNGEN

IL02 Größe (1)

ZERTIFIZIERUNG/LISTE

CE/RoHS/ENEC/CB-gelistet






Verteilungsdiagramm

IL02-T201IL02-T211IL02-T221IL02-T301IL02-T311IL02-T321IL02-T411

Standardparameter

Elektrische Daten
Modell AOK-80WiL02 AOK-90WiL02 AOK-100WiL02 AOK-120WiL02 AOK-130WiL02 AOK-140WiL02 AOK-150WiL02
Leistungsbereiche 80W-150W
Eingangsspannung

100-277 VAC
THD

<20%
PF

>0,95
Treiber

Inventronics / Sosen / Philips.Klasse 1/ Klasse 2, EU
Betriebstemperatur

-40 °C bis 50 °C (-40 °F bis 122 °F)
Steuerungsoption

DALI, 1-10V/PWM/   Timer-Dimmung, Nema, Zhaga,   Präsenzerkennungssensor.Dim-to-Off mit Standby-Leistung <= 0,5 W.
Überspannungsschutz

10 kV / 20 kV optional
Photometrische Daten
Wirksamkeit (LM/W)
(CRI 70 Ra, 5000 K)
(Std.-Abw. ±3 %)
T201 144lm/W 143lm/W 141lm/W 137lm/W 135lm/W 130lm/W 128lm/W
T211 143lm/W 142lm/W 140lm/W 136lm/W 134lm/W 129lm/W 127lm/W
T221 154lm/W 152lm/W 150lm/W 145lm/W 143lm/W 141lm/W 139lm/W
T301 141lm/W 140lm/W 138lm/W 134lm/W 132lm/W 127lm/W 125lm/W
T311 143lm/W 142lm/W 140lm/W 136lm/W 134lm/W 129lm/W 127lm/W
T321 154lm/W 152lm/W 150lm/W 145lm/W 143lm/W 141lm/W 139lm/W
T411 143lm/W 142lm/W 140lm/W 136lm/W 134lm/W 129lm/W 127lm/W
Lichtstrom (lm) (CRI 70Ra, 5000K)
(Std.-Abw. ±3 %)
T201 11520lm 12870lm 14100lm 16440lm 17550lm 18200lm 19200lm
T211 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
T221 12320lm 13680lm 15000lm 17400lm 18590lm 19740lm 20850lm
T301 11280lm 12600lm 13800lm 16080lm 17160lm 17780lm 18750lm
T311 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
T321 12320lm 13680lm 15000lm 17400lm 18590lm 19740lm 20850lm
T411 11440lm 12780lm 14000lm 16320lm 17420lm 18060lm 19050lm
ULR

= 0%, @ Leuchtenneigung 0°
CCT

2700K, 3000K, 4000K, 5000K, 5700K, 6500K
CRI

70 Ra, 80 Ra, 90 Ra optional
Abstrahlwinkel

30D/60D/90D/120D/T2/T3/T4
LED-Hersteller

LUMILEDS/Seoul
LED-Modell

Lumileds 3030/Seoul3030
Linse

Polycarbonat + gehärtetes Glas (5 mm dick)
Mechanische Daten
IP/IK

IP66/IK08, gemäß Norm EN 60529 und EN 62262
Vibrations-Resistenz

3G, entsprechen der Norm IEC 68-2-6.
SCx Vorderseite: 0,0219 m²;Seite: 0,035 m² Vorderseite: 0,0219 m²;Seite: 0,035 m²
Materialien

Hochbelastbarer Aluminium-Druckguss (EN AC-46100)
Malen

Schwarz, Silber, Kundenwunsch
Oberflächenbehandlung

Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen).
Kabel

Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage)
Montage

Seiteneingang/Post Top
Andere
Lebensspanne

L90B10 > 52000h, @Ta 25°C
Garantie

5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage)
Produktgröße 646*240*137mm
Kartongröße 715*290*200mm
Reingewicht 5,4kg
Bruttogewicht 6,1 kg
Empfehlen   Einbauhöhe Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen
Anwendungsfeld

Städtische und ländliche Straße
