AOK-180WiL02

Lichtausbeute bis zu 160 lm/W, 5–10 Jahre beschränkte Garantie.
Verfügbarkeitsstatus:
Menge:
  • AOK-180WiL02

  • AOK

  • ##

PRODUKTÜBERSICHT

Die IL02-Serie wurde für die Straßenbeleuchtung entwickelt, präzisionsgefertigte Einzellinsen aus Polycarbonat in optischer Qualität für maximale Lichtintensität, Mikrolinsensysteme erzeugen IESNA-Typ-II-, Typ-III- und Typ-IV-Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0), bieten verbesserten Sehkomfort durch geringere Blendung und bieten eine breitere, glattere und gleichmäßigere Lichtausgabe., Optische Systeme behalten die Schutzart IP66 bei.

● Stromlinienförmiges Design zur Reduzierung des Windwiderstands

● Reservierte Sensorposition für einfache Installation

●  10KV~20KV Überspannungsschutz

● Pulverisierung/PC + gehärtetes Glas

● Schnallendesign (80W-230W), einfache Wartung

● Kühler in Lamellenform, bessere Wärmeableitung (80W-230W)


ELEKTRISCH

• 1-10 V/ PWM/ Timer-Dimmung, 3 Timer-Modi, Leistungsfaktor (PF) ≥ 0,95.

• Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.

• Treiber mit hohem Wirkungsgrad: bis zu 90 %, Mindestwirkungsgrad 85 %.

• Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar.

• Betriebstemperaturbereich:   -40 °F bis 122 °F (-40 °C bis 50 °C).

• Photocell, Zhaga Base, Zigbee oder Lora Lighting Controller erhältlich.

• Überspannungsschutzgerät 10KV~20KV.


KONSTRUKTION

● Abnehmbare Scharniertür ohne Werkzeug für einfache Wartung (80W-230W).

● Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger (80W-230W).

● UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.

● Die Montage ist nivellierbar von -10° bis   +15° (80W-230W).

● 3G-Vibrationsrate.


MONTAGE

Seiteneingangsinstallation verfügbar, 80W-230W  Seitlicher Einstieg und Post Top  erhältlich



EMPFOHLENE VERWENDUNG

Fahrbahnbeleuchtung

Strassenlicht

Weglicht

Gartenpromenaden



GARANTIE

5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.



ABMESSUNGEN

IL02 Größe (1)

ZERTIFIZIERUNG/LISTE

CE/RoHS/ENEC/CB-gelistet







PRODUKTÜBERSICHT

Die IL02-Serie wurde für die Straßenbeleuchtung entwickelt, präzisionsgefertigte Einzellinsen aus Polycarbonat in optischer Qualität für maximale Lichtintensität, Mikrolinsensysteme erzeugen IESNA-Typ-II-, Typ-III- und Typ-IV-Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0), bieten verbesserten Sehkomfort durch geringere Blendung und bieten eine breitere, glattere und gleichmäßigere Lichtausgabe., Optische Systeme behalten die Schutzart IP66 bei.

● Stromlinienförmiges Design zur Reduzierung des Windwiderstands

● Reservierte Sensorposition für einfache Installation

●  10KV~20KV Überspannungsschutz

● Pulverisierung/PC + gehärtetes Glas

● Schnallendesign (80W-230W), einfache Wartung

● Kühler in Lamellenform, bessere Wärmeableitung (80W-230W)


ELEKTRISCH

● 1-10 V/ PWM/ Timer-Dimmung, 3 Timer-Modi, Leistungsfaktor (PF) ≥ 0,95.

● Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.

● Treiber mit hohem Wirkungsgrad: bis zu 90 %, Mindestwirkungsgrad 85 %.

● Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar.

● Betriebstemperaturbereich:   -40 °F bis 122 °F (-40 °C bis 50 °C).

● Photocell, Zhaga Base, Zigbee oder Lora Lighting Controller verfügbar.

● Überspannungsschutzgerät.


KONSTRUKTION

● Abnehmbare Scharniertür ohne Werkzeug für einfache Wartung (80W-230W).

● Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger (80W-230W).

● UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.

● Die Montage ist nivellierbar von -10° bis   +15° (80W-230W).

● 3G-Vibrationsrate.


MONTAGE

Seiteneingangsinstallation verfügbar, 80W-230W  Seitlicher Einstieg und Post Top  erhältlich



EMPFOHLENE VERWENDUNG

Fahrbahnbeleuchtung

Strassenlicht

Weglicht

Gartenpromenaden



GARANTIE

5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.

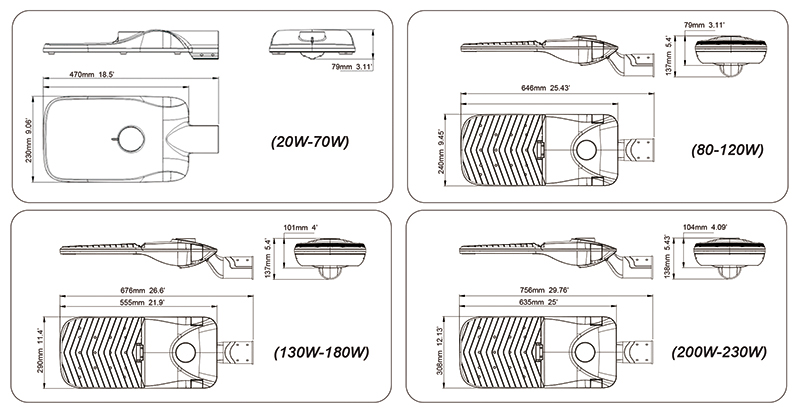

ABMESSUNGEN

IL02-Größe

ZERTIFIZIERUNG/LISTE

CE/RoHS/ENEC/CB-gelistet





Verteilungsdiagramm

IL02-T201IL02-T211IL02-T221IL02-T301IL02-T311IL02-T321IL02-T411

Standardparameter

Elektrische Daten
Modell AOK-160WiL02 AOK-170WiL02 AOK-180WiL02 AOK-200WiL02
Leistungsbereiche 160W-200W
Eingangsspannung 100-277 VAC
THD <20%
PF >0,95
Treiber Inventronics / Sosen / Philips.Klasse 1/ Klasse 2, EU
Betriebstemperatur -40 °C bis 50 °C (-40 °F bis 122 °F)
Steuerungsoption DALI, 1-10V/PWM/   Timer-Dimmung, Nema, Zhaga,   Präsenzerkennungssensor.Dim-to-Off mit Standby-Leistung <= 0,5 W.
Überspannungsschutz 10 kV / 20 kV optional
Photometrische Daten
Wirksamkeit (LM/W)
(CRI 70 Ra, 5000 K)
(Std.-Abw. ±3 %)
T201 145lm/W 143lm/W 141lm/W 137lm/W
T211 144lm/W 142lm/W 140lm/W 136lm/W
T221 152lm/W 150lm/W 148lm/W 145lm/W
T301 141lm/W 139lm/W 137lm/W 133lm/W
T311 144lm/W 142lm/W 140lm/W 136lm/W
T321 152lm/W 150lm/W 148lm/W 145lm/W
T411 144lm/W 142lm/W 140lm/W 136lm/W
Lichtstrom (lm) (CRI 70Ra, 5000K)
(Std.-Abw. ±3 %)
T201 23200lm 24310lm 25380lm 27400lm
T211 23040lm 24140lm 25200lm 27200lm
T221 24320lm 25500lm 26640lm 29000lm
T301 22560lm 23630lm 24660lm 26600lm
T311 23040lm 24140lm 25200lm 27200lm
T321 24320lm 25500lm 26640lm 29000lm
T411 23040lm 24140lm 25200lm 27200lm
ULR = 0%, @ Leuchtenneigung 0°
CCT 2700K, 3000K, 4000K, 5000K, 5700K, 6500K
CRI 70 Ra, 80 Ra, 90 Ra optional
Abstrahlwinkel 30D/60D/90D/120D/T2/T3/T4
LED-Hersteller LUMILEDS/Seoul
LED-Modell Lumileds 3030/Seoul3030
Linse Polycarbonat + gehärtetes Glas (5 mm dick)
Mechanische Daten
IP/IK IP66/IK08, gemäß Norm EN 60529 und EN 62262
Vibrations-Resistenz 3G, entsprechen der Norm IEC 68-2-6.
SCx Vorderseite: 0,0263 m²;Seite: 0,0363 m²
Materialien Hochbelastbarer Aluminium-Druckguss (EN AC-46100)
Malen Schwarz, Silber, Kundenwunsch
Oberflächenbehandlung Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen).
Kabel Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage)
Montage Seiteneingang/Post Top
Andere
Lebensspanne L90B10 > 52000h, @Ta 25°C
Garantie 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage)
Produktgröße 676*290*137mm
Kartongröße 745*340*200mm
Reingewicht 6,0 kg
Bruttogewicht 7,2 kg
Empfehlen   Einbauhöhe Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen
Anwendungsfeld Städtische und ländliche Straße
