AOK-300WiF
AOK
94054090
PRODUKTÜBERSICHT

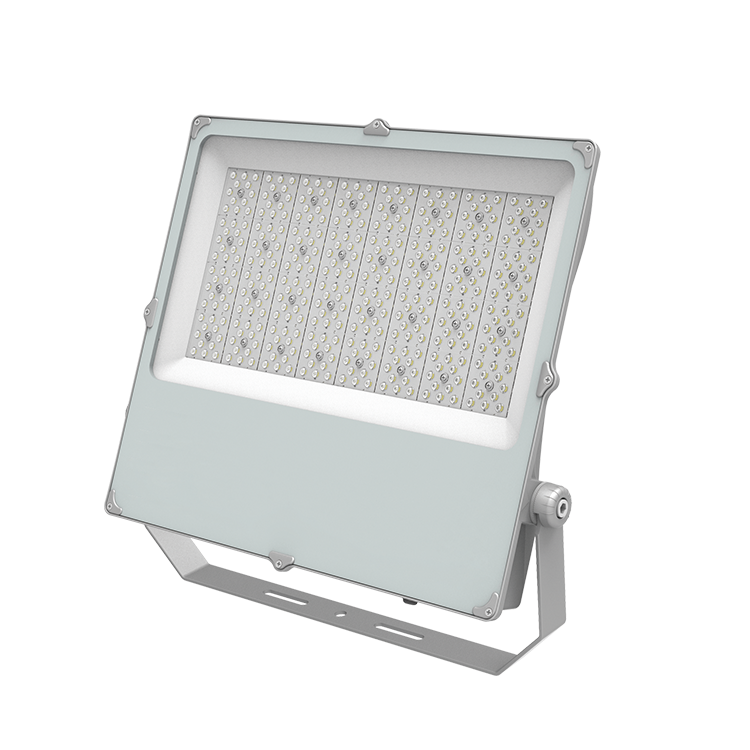

LED-Flutlicht der iF-Serie bietet allgemeine Flächenbeleuchtung und verbessert das Gesamtbild von Fassaden und Beschilderungen.Das schlanke, flache Design verleiht jeder allgemeinen Flutbeleuchtungsanwendung architektonischen Reiz mit klarem, gleichmäßigem weißem Licht, das eine hohe Leistung bietet und Energieeinsparungen maximiert.Mit bemerkenswerter Lichtqualität und weichem weißem Licht heben sich Gebäude und Schilder von der Masse ab.
KONSTRUKTION
• Gehäuse aus druckgegossenem Aluminium, behandelt mit Elektrophorese und Pulverbeschichtung für starken Korrosionsschutz.
• Extra klares gehärtetes Glas mit Siebdruck
• Halterungsoberfläche mit Feuerverzinkung, die eine starke Korrosionsbeständigkeit bietet.
• Werkzeugloser Einstieg durch integrierte Schnallen
• Werkzeuglos verstellbare Halterung +/-90 mittels Mechanik
• Lebensdauer: >52000 Stunden bei Ta 25℃
• Betriebstemperatur von -40 °F bis 122 °F (-40 °C bis 50 °C)
OPTISCH/ELEKTRISCH
• Eingangsspannung: 100-240 V, 50/60 Hz
• Leistungsfaktor: Bis zu 0,98 bei Volllast
• Überspannungsschutz: 10kV CM/6kVDM Überspannungsfestigkeit gemäß EN 61000-4-5 und EN 61547
MONTAGE/ZUBEHÖR
Jochhalterung.
EMPFOHLENE VERWENDUNG
• Industriegebiet
• Monumente
• Gebäude
• Allgemeine Bereiche.
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.
ZERTIFIZIERUNG/LISTE
• CE-gelistet;
• RoHS-konform;
• Gehäuse mit Schutzart IP66 gemäß IEC 60529
• Konform mit: EN-60598-1;EN-60598-2-3.
PRODUKTÜBERSICHT
LED-Flutlicht der iF-Serie bietet allgemeine Flächenbeleuchtung und verbessert das Gesamtbild von Fassaden und Beschilderungen.Das schlanke, flache Design verleiht jeder allgemeinen Flutbeleuchtungsanwendung architektonischen Reiz mit klarem, gleichmäßigem weißem Licht, das eine hohe Leistung bietet und Energieeinsparungen maximiert.Mit bemerkenswerter Lichtqualität und weichem weißem Licht heben sich Gebäude und Schilder von der Masse ab.
KONSTRUKTION
• Gehäuse aus druckgegossenem Aluminium, behandelt mit Elektrophorese und Pulverbeschichtung für starken Korrosionsschutz.
• Extra klares gehärtetes Glas mit Siebdruck
• Halterungsoberfläche mit Feuerverzinkung, die eine starke Korrosionsbeständigkeit bietet.
• Werkzeugloser Einstieg durch integrierte Schnallen
• Werkzeuglos verstellbare Halterung +/-90 mittels Mechanik
• Lebensdauer: >52000 Stunden bei Ta 25℃
• Betriebstemperatur von -40 °F bis 122 °F (-40 °C bis 50 °C)
OPTISCH/ELEKTRISCH
• Eingangsspannung: 100-240 V, 50/60 Hz
• Leistungsfaktor: Bis zu 0,98 bei Volllast
• Überspannungsschutz: 10kV CM/6kVDM Überspannungsfestigkeit gemäß EN 61000-4-5 und EN 61547
MONTAGE/ZUBEHÖR
Jochhalterung.
EMPFOHLENE VERWENDUNG
• Industriegebiet
• Monumente
• Gebäude
• Allgemeine Bereiche.
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.
ZERTIFIZIERUNG/LISTE
• CE-gelistet;
• RoHS-konform;
• Gehäuse mit Schutzart IP66 gemäß IEC 60529
• Konform mit: EN-60598-1;EN-60598-2-3.
【File Download】
IF_Installationsanleitung_V22-10-12.pdf
Installationsanleitung für Flutlicht der AOK iF-Serie.pdf
Elektrische Daten | ||||
Modell | AOK-230WiF | AOK-260WiF | AOK-300WiF | |
Leistung (W) | 230W | 260W | 300W | |
Eingangsspannung | 100-277 VAC | |||
THD | <9% | |||
PF | >0,98 | |||
Steuerungsoption | DALI, 1-10V/PWM/ Timer-Dimmung, Nema, Zhaga, Präsenzerkennungssensor . Dim-to-Off mit Standby-Leistung <= 0,5 W. | |||
Betriebstemperatur | -40 °C bis 55 °C (-40 °F bis 131 °F) | |||
Treiber | Meanwell/Sosen | |||
Überspannungsschutz | 10KV CM/6KV DM Überspannungsfestigkeit gemäß EN 61000-4-5 und EN 61547 | |||
Photometrische Daten | ||||
Wirksamkeit (lm/W, Standardabweichung ±3 %) | 120lm/W | 125lm/W | 134lm/W | |
Lichtstrom (lm) bei CRI 70 Ra, 4000 K, (Std. Abweichung ±3 %) | 27600lm | 32500lm | 40200lm | |
ULOR | = 0%, @ Leuchtenneigung 0° | |||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||
CRI | 70 Ra, 80 Ra, 90 Ra optional | |||
Abstrahlwinkel | 30°/60°/90°/110°/120° T2(107*157°)/T3(110*146°)/T4(123*146°)/T5(149°) | |||
LED-Hersteller | LUMILEDS | |||
LED-Modell | Lumileds 3030 | |||
Anzahl von LED | 240 | 384 | 384 | |
Arbeitsstrom einer einzelnen LED | 148mA | 105mA | 122mA | |
Linse | Polycarbonat und gehärtetes Glas | |||
Mechanische Daten | ||||
IP/IK | IP66/IK08, gemäß Norm EN 60529 und EN 62262 | |||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | |||
SCx | Seite: 0,020125㎡; Vorderseite: 0,018668㎡ Vorderseite: 0,143633㎡ | Seite: 0,022425㎡ Vorderseite: 0,029759㎡ Vorderseite: 0,217231㎡ | Seite: 0,022425㎡ Vorderseite: 0,029759㎡ Vorderseite: 0,217231㎡ | |
Gehäuse | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | |||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | |||
Malen | Schwarz, Silber, Kundenwunsch | |||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | |||
Montage | Unter Jochhalterung | |||
Andere | ||||
Lebensspanne | L80B10 > 60000 h, @Ta 25°C | |||
Garantie | 5 Jahre eingeschränkte Garantie, 10 Jahre optional | |||
Zertifizierung | • UL/cUL/FCC/SAA/CE/RoHS, Weitere Zertifikate bitte anfordern | |||
Produktgröße | 489*350*59mm | 496*503*65mm | 496*503*65mm | |
Reingewicht | 5,9 kg | 10,3 kg | 10,3 kg | |
Kartongröße | 540*420*115mm | 580*570*115mm | 580*570*115mm | |
Bruttogewicht | 6,81 kg | 11,21 kg | 11,21 kg | |
Anwendungsfeld | Denkmäler, Gebäude, Werbetafeln, öffentlicher Bereich |
Elektrische Daten | ||||
Modell | AOK-230WiF | AOK-260WiF | AOK-300WiF | |
Leistung (W) | 230W | 260W | 300W | |
Eingangsspannung | 100-277 VAC | |||
THD | <9% | |||
PF | >0,98 | |||
Steuerungsoption | DALI, 1-10V/PWM/ Timer-Dimmung, Nema, Zhaga, Präsenzerkennungssensor . Dim-to-Off mit Standby-Leistung <= 0,5 W. | |||
Betriebstemperatur | -40 °C bis 55 °C (-40 °F bis 131 °F) | |||
Treiber | Meanwell/Sosen | |||
Überspannungsschutz | 10KV CM/6KV DM Überspannungsfestigkeit gemäß EN 61000-4-5 und EN 61547 | |||
Photometrische Daten | ||||
Wirksamkeit (lm/W, Standardabweichung ±3 %) | 120lm/W | 125lm/W | 134lm/W | |
Lichtstrom (lm) bei CRI 70 Ra, 4000 K, (Std. Abweichung ±3 %) | 27600lm | 32500lm | 40200lm | |
ULOR | = 0%, @ Leuchtenneigung 0° | |||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||
CRI | 70 Ra, 80 Ra, 90 Ra optional | |||
Abstrahlwinkel | 30°/60°/90°/110°/120° T2(107*157°)/T3(110*146°)/T4(123*146°)/T5(149°) | |||
LED-Hersteller | LUMILEDS | |||
LED-Modell | Lumileds 3030 | |||
Anzahl von LED | 240 | 384 | 384 | |
Arbeitsstrom einer einzelnen LED | 148mA | 105mA | 122mA | |
Linse | Polycarbonat und gehärtetes Glas | |||
Mechanische Daten | ||||
IP/IK | IP66/IK08, gemäß Norm EN 60529 und EN 62262 | |||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | |||
SCx | Seite: 0,020125㎡; Vorderseite: 0,018668㎡ Vorderseite: 0,143633㎡ | Seite: 0,022425㎡ Vorderseite: 0,029759㎡ Vorderseite: 0,217231㎡ | Seite: 0,022425㎡ Vorderseite: 0,029759㎡ Vorderseite: 0,217231㎡ | |
Gehäuse | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | |||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | |||
Malen | Schwarz, Silber, Kundenwunsch | |||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | |||
Montage | Unter Jochhalterung | |||
Andere | ||||
Lebensspanne | L80B10 > 60000 h, @Ta 25°C | |||
Garantie | 5 Jahre eingeschränkte Garantie, 10 Jahre optional | |||
Zertifizierung | • UL/cUL/FCC/SAA/CE/RoHS, Weitere Zertifikate bitte anfordern | |||
Produktgröße | 489*350*59mm | 496*503*65mm | 496*503*65mm | |
Reingewicht | 5,9 kg | 10,3 kg | 10,3 kg | |
Kartongröße | 540*420*115mm | 580*570*115mm | 580*570*115mm | |
Bruttogewicht | 6,81 kg | 11,21 kg | 11,21 kg | |
Anwendungsfeld | Denkmäler, Gebäude, Werbetafeln, öffentlicher Bereich |
AOK-300WIF-NV-L3-00-5070-T401-P_IESNA2002.IES
AOK-300WIF-NV-L3-00-5070-T301-P_IESNA2002.IES
AOK-300WIF-NV-L3-00-5070-T201-P_IESNA2002.IES
AOK-300WIF-NV-L3-00-5070-120D-P_IESNA2002.IES
AOK-300WIF-NV-L3-00-5070--P_IESNA2002.IES
