AOK-50WiK
AOK
94054090
PRODUKTÜBERSICHT
Die LED-Straßenlaterne der IK-Serie ist für europäische Straßen konzipiert.Es verfügt über präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Die Leuchte erzeugt 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0).
Mit Abdeckung aus gehärtetem Glas, abnehmbare Klapptür ohne Werkzeug für einfache Wartung.Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.Robustes Gehäuse und Tür aus Aluminium-Druckguss.IK09 und Korrosionsschutz.IP66 wasserdicht.
MERKMALE
●Präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.
●Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0).
●Bietet verbesserten Sehkomfort durch geringere Blendung und eine breitere, glattere und gleichmäßigere Lichtabgabe.
●Optische Systeme behalten die Schutzart IP66 bei.
●Erhältlich in 3000K, 4000K, 5000K, 5700K, 6500K CCT.
●Effizienz 150lm/W als Standard, höhere Lichtausbeute, präzises Lichtmuster sorgt für mehr Energieeinsparung.
●Cutoff-Klassifizierung: Cutoff, keine Lichtverschmutzung.
●Mindest-CRI von 70, 80 und 90 optional.
●Mit Abdeckung aus gehärtetem Glas.
ELEKTRISCH
●0-10V/PMW/Timer-Dimmen, 3 Timer-Modi, Dim-to-Off mit Standby-Stromversorgung ≤ 0,5 W.
●Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.
●Treiber mit hohem Wirkungsgrad: bis zu 93,5 %, Mindestwirkungsgrad 87,5 %.
●Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, Fotozelle, 20 kV SPD verfügbar.
●Betriebstemperaturbereich: -40 °F bis 122 °F (-40 °C bis 50 °C).
KONSTRUKTION
●Robustes Gehäuse und Tür aus Aluminiumdruckguss.IK09 und Korrosionsschutz.
●Klapptür mit werkzeuglosem Zugang für einfache Wartung.
●Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.
●UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.
●Mehrere Montageoptionen: Pfostenaufsatz- und Seiteneingangsinstallation verfügbar.
●Die Montage hat eine Nivellierungseinstellung von -15° bis +15° (Seiteneinstieg), 90° (oberster Beitrag).
●3G-Vibrationsrate.
MONTAGE
Post-Top- und Side-Entry-Installation verfügbar
EMPFOHLENE VERWENDUNG
Straße
Park
Straße
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.

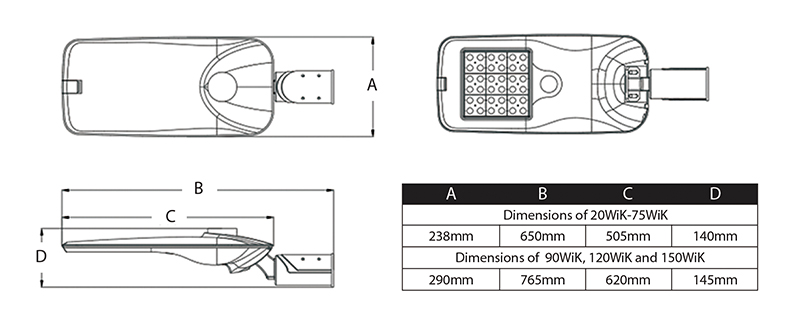

ABMESSUNGEN
ZERTIFIZIERUNG/LISTE
ENEC-, CB-, CE-, RoHS-gelistet
PRODUKTÜBERSICHT
Die LED-Straßenlaterne der IK-Serie ist für europäische Straßen konzipiert.Es verfügt über präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Die Leuchte erzeugt 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0).
Mit Abdeckung aus gehärtetem Glas, abnehmbare Klapptür ohne Werkzeug für einfache Wartung.Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.Robustes Gehäuse und Tür aus Aluminium-Druckguss.IK09 und Korrosionsschutz.IP66 wasserdicht.
MERKMALE
●Präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.
●Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0).
●Bietet verbesserten Sehkomfort durch geringere Blendung und eine breitere, glattere und gleichmäßigere Lichtabgabe.
●Optische Systeme behalten die Schutzart IP66 bei.
●Erhältlich in 3000K, 4000K, 5000K, 5700K, 6500K CCT.
●Effizienz 150lm/W als Standard, höhere Lichtausbeute, präzises Lichtmuster sorgt für mehr Energieeinsparung.
●Cutoff-Klassifizierung: Cutoff, keine Lichtverschmutzung.
●Mindest-CRI von 70, 80 und 90 optional.
●Mit Abdeckung aus gehärtetem Glas.
ELEKTRISCH
●0-10V/PMW/Timer-Dimmen, 3 Timer-Modi, Dim-to-Off mit Standby-Stromversorgung ≤ 0,5 W.
●Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.
●Treiber mit hohem Wirkungsgrad: bis zu 93,5 %, Mindestwirkungsgrad 87,5 %.
●Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, Fotozelle, 20 kV SPD verfügbar.
●Betriebstemperaturbereich: -40 °F bis 122 °F (-40 °C bis 50 °C).
KONSTRUKTION
●Robustes Gehäuse und Tür aus Aluminiumdruckguss.IK09 und Korrosionsschutz.
●Klapptür mit werkzeuglosem Zugang für einfache Wartung.
●Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.
●UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.
●Mehrere Montageoptionen: Pfostenaufsatz- und Seiteneingangsinstallation verfügbar.
●Die Montage hat eine Nivellierungseinstellung von -15° bis +15° (Seiteneinstieg), 90° (oberster Beitrag).
●3G-Vibrationsrate.
MONTAGE
Post-Top- und Side-Entry-Installation verfügbar
EMPFOHLENE VERWENDUNG
Straße
Park
Straße
GARANTIE
5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.
ABMESSUNGEN
ZERTIFIZIERUNG/LISTE
ENEC-, CB-, CE-, RoHS-gelistet
【File Download】
IK_Straßenbeleuchtung_v22-06-28.pdf
Installationsanleitung für die LED-Straßenleuchte der AOK iK-Serie.pdf

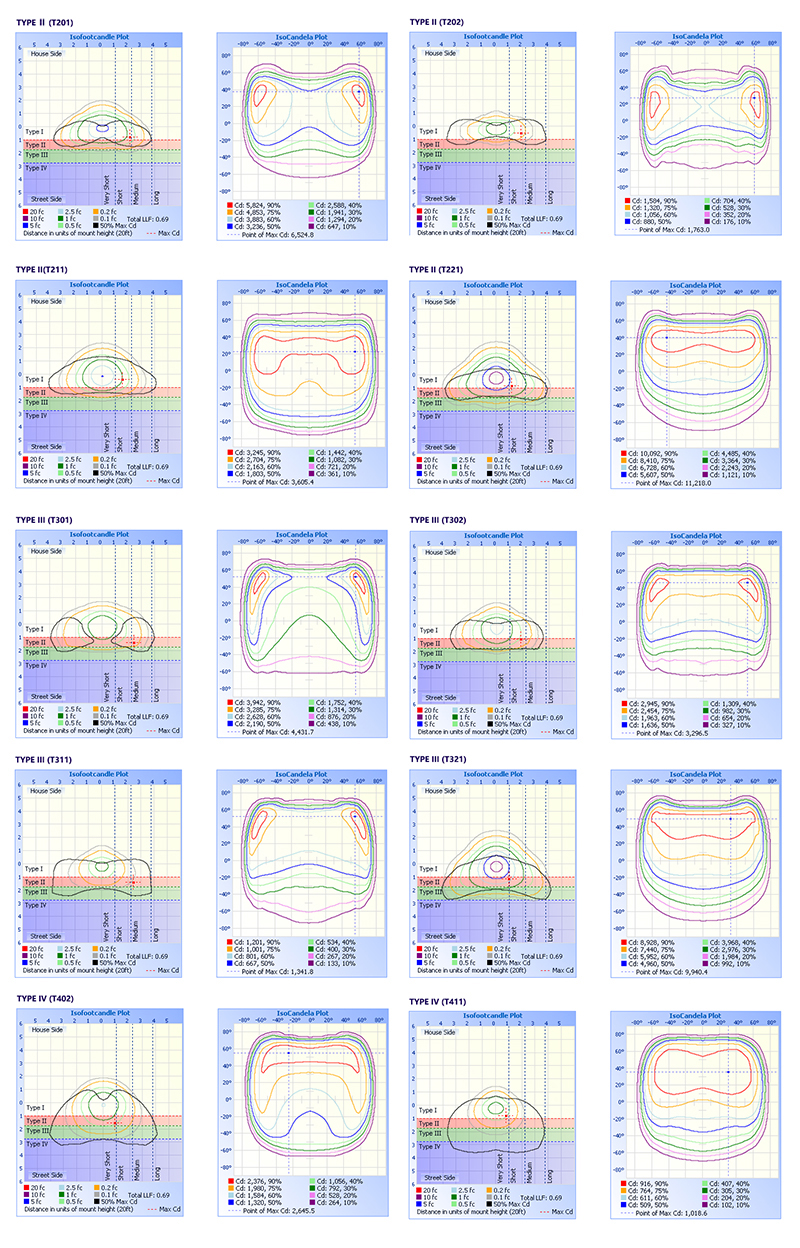

Beleuchtungsstärke-Diagramm
Elektronische Spezifikationen | ||||||
Modell | AOK-20WiK | AOK-30WiK | AOK-40WiK | AOK-50WiK | AOK-60WiK | |
Leistung (W) | 20 W | 30 W | 40 W | 50 W | 60 W | |
Eingangsspannung | 100-277 VAC, 50/60 Hz | |||||
THD | <20% | |||||
PF | >0,95 | |||||
Treiber | Meanwell/Inventronics/Philips.Klasse 1/ Klasse 2, EU | |||||
Betriebstemperatur | -40 °C bis 50 °C (-40 °F bis 122 °F) | |||||
Steuerungsoption | DALI, 1-10V/PWM/ Timer-Dimmung, Nema, Zhaga, Präsenzerkennungssensor.Dim-to-Off mit Standby-Leistung <= 0,5 W. | |||||
Überspannungsschutz | 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar. | |||||
Photometrische Spezifikationen | ||||||
Wirksamkeit (lm/W) (CRI 70 Ra, 4000 K) (Std.-Abw. ±3 %) | T201 | 152 lm/W | 152 lm/W | 151lm/W | 147 lm/W | 143lm/W |
T202 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T211 | 153lm/W | 153lm/W | 151lm/W | 147 lm/W | 144 lm/W | |
T212 | 151lm/W | 152 lm/W | 154 lm/W | 152 lm/W | 150lm/W | |
T221 | 158lm/W | 158lm/W | 155lm/W | 152 lm/W | 149 lm/W | |
T301 | 144 lm/W | 144 lm/W | 142 lm/W | 139 lm/W | 135lm/W | |
T302 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T311 | 150lm/W | 150lm/W | 147 lm/W | 143lm/W | 140lm/W | |
T312 | 150lm/W | 153lm/W | 152 lm/W | 150lm/W | 148lm/W | |
T321 | 158lm/W | 155lm/W | 152 lm/W | 149 lm/W | 146 lm/W | |
T402 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T411 | 154 lm/W | 154 lm/W | 151lm/W | 148lm/W | 144 lm/W | |
Lichtstrom (lm) (CRI 70 Ra, 4000 K) (Std.-Abw. ±3 %) | T201 | 3040 lm | 4560 lm | 6040 lm | 7350 lm | 8580 lm |
T202 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T211 | 3060 lm | 4590 lm | 6040 lm | 7350 lm | 8640 lm | |
T212 | 3020 lm | 4560 lm | 6160 lm | 7600 lm | 9000 lm | |
T221 | 3160 lm | 4740 lm | 6200 lm | 7600 lm | 8940 lm | |
T301 | 2880 lm | 4320 lm | 5680 lm | 6950 lm | 8100 lm | |
T302 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T311 | 3000 lm | 4500 lm | 5880 lm | 7150 lm | 8400 lm | |
T312 | 3000 lm | 4590 lm | 6080 lm | 7500 lm | 8880 lm | |
T321 | 3160 lm | 4650 lm | 6080 lm | 7450 lm | 8760 lm | |
T402 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T411 | 3080 lm | 4620 lm | 6040 lm | 7400 lm | 8640 lm | |
ULOR | = 0%, @ Leuchtenneigung 0° | |||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||||
CRI | 70 Ra, 80 Ra, 90 Ra optional | |||||
Abstrahlwinkel | T2(85°*150°)/T3(80°*150°)/T4(126°*145°) | |||||
LED-Hersteller | LUMILEDS | |||||
LED-Modell | Lumileds 3030/Lumileds 5050 | |||||
Arbeitsstrom einer einzelnen LED | Gemessen nach Projektanforderungen | |||||
Linse | Polycarbonat und gehärtetes Glas (5 mm dick) | |||||
Mechanische Spezifikationen | ||||||
IP/IK | IP66/IK09, gemäß Norm EN 60529 und EN 62262 | |||||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | |||||
SCx | Vorderseite: 0,110231㎡; Seite: 0,027272㎡; Vorderseite: 0,020633㎡ | Vorderseite: 0,110231㎡; Seite: 0,027272㎡; Vorderseite: 0,020633㎡ | ||||
Materialien | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | |||||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | |||||
Malen | Schwarz, Silber, Kundenwunsch | |||||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | |||||
Montage | Seiteneingang/Post Top | |||||
Andere | ||||||
Lebensspanne | L90B10 - 52.000 h, @Tq 25°C | |||||
Garantie | 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage) | |||||
Zertifizierung | CB, CE, RoHS, ENEC (Das Unternehmen ist nach ISO 9001 und ISO 14001 zertifiziert.) | |||||
Produktgröße | 650*240*140mm | 650*240*140mm | 650*240*140mm | 650*240*140mm | 650*240*140mm | |
Reingewicht | 5,34 kg | 5,34 kg | 5,34 kg | 5,34 kg | 5,34 kg | |
Kartongröße | 672*300*195mm | 672*300*195mm | 672*300*195mm | 672*300*195mm | 672*300*195mm | |
Bruttogewicht | 7,02 kg | 7,02 kg | 7,02 kg | 7,02 kg | 7,02 kg | |
Empfehlen Installation | Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen | |||||
Anwendungsfeld | Städtische und ländliche Straße |
Beleuchtungsstärke-Diagramm
Elektronische Spezifikationen | ||||||
Modell | AOK-20WiK | AOK-30WiK | AOK-40WiK | AOK-50WiK | AOK-60WiK | |
Leistung (W) | 20 W | 30 W | 40 W | 50 W | 60 W | |
Eingangsspannung | 100-277 VAC, 50/60 Hz | |||||
THD | <20% | |||||
PF | >0,95 | |||||
Treiber | Meanwell/Inventronics/Philips.Klasse 1/ Klasse 2, EU | |||||
Betriebstemperatur | -40 °C bis 50 °C (-40 °F bis 122 °F) | |||||
Steuerungsoption | DALI, 1-10V/PWM/ Timer-Dimmung, Nema, Zhaga, Präsenzerkennungssensor.Dim-to-Off mit Standby-Leistung <= 0,5 W. | |||||
Überspannungsschutz | 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar. | |||||
Photometrische Spezifikationen | ||||||
Wirksamkeit (lm/W) (CRI 70 Ra, 4000 K) (Std.-Abw. ±3 %) | T201 | 152 lm/W | 152 lm/W | 151lm/W | 147 lm/W | 143lm/W |
T202 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T211 | 153lm/W | 153lm/W | 151lm/W | 147 lm/W | 144 lm/W | |
T212 | 151lm/W | 152 lm/W | 154 lm/W | 152 lm/W | 150lm/W | |
T221 | 158lm/W | 158lm/W | 155lm/W | 152 lm/W | 149 lm/W | |
T301 | 144 lm/W | 144 lm/W | 142 lm/W | 139 lm/W | 135lm/W | |
T302 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T311 | 150lm/W | 150lm/W | 147 lm/W | 143lm/W | 140lm/W | |
T312 | 150lm/W | 153lm/W | 152 lm/W | 150lm/W | 148lm/W | |
T321 | 158lm/W | 155lm/W | 152 lm/W | 149 lm/W | 146 lm/W | |
T402 | 152 lm/W | 153lm/W | 152 lm/W | 151lm/W | 149 lm/W | |
T411 | 154 lm/W | 154 lm/W | 151lm/W | 148lm/W | 144 lm/W | |
Lichtstrom (lm) (CRI 70 Ra, 4000 K) (Std.-Abw. ±3 %) | T201 | 3040 lm | 4560 lm | 6040 lm | 7350 lm | 8580 lm |
T202 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T211 | 3060 lm | 4590 lm | 6040 lm | 7350 lm | 8640 lm | |
T212 | 3020 lm | 4560 lm | 6160 lm | 7600 lm | 9000 lm | |
T221 | 3160 lm | 4740 lm | 6200 lm | 7600 lm | 8940 lm | |
T301 | 2880 lm | 4320 lm | 5680 lm | 6950 lm | 8100 lm | |
T302 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T311 | 3000 lm | 4500 lm | 5880 lm | 7150 lm | 8400 lm | |
T312 | 3000 lm | 4590 lm | 6080 lm | 7500 lm | 8880 lm | |
T321 | 3160 lm | 4650 lm | 6080 lm | 7450 lm | 8760 lm | |
T402 | 3040 lm | 4590 lm | 6080 lm | 7550 lm | 8940 lm | |
T411 | 3080 lm | 4620 lm | 6040 lm | 7400 lm | 8640 lm | |
ULOR | = 0%, @ Leuchtenneigung 0° | |||||
CCT | 3000K, 4000K, 5000K, 5700K, 6500K | |||||
CRI | 70 Ra, 80 Ra, 90 Ra optional | |||||
Abstrahlwinkel | T2(85°*150°)/T3(80°*150°)/T4(126°*145°) | |||||
LED-Hersteller | LUMILEDS | |||||
LED-Modell | Lumileds 3030/Lumileds 5050 | |||||
Arbeitsstrom einer einzelnen LED | Gemessen nach Projektanforderungen | |||||
Linse | Polycarbonat und gehärtetes Glas (5 mm dick) | |||||
Mechanische Spezifikationen | ||||||
IP/IK | IP66/IK09, gemäß Norm EN 60529 und EN 62262 | |||||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6. | |||||
SCx | Vorderseite: 0,110231㎡; Seite: 0,027272㎡; Vorderseite: 0,020633㎡ | Vorderseite: 0,110231㎡; Seite: 0,027272㎡; Vorderseite: 0,020633㎡ | ||||
Materialien | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | |||||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | |||||
Malen | Schwarz, Silber, Kundenwunsch | |||||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | |||||
Montage | Seiteneingang/Post Top | |||||
Andere | ||||||
Lebensspanne | L90B10 - 52.000 h, @Tq 25°C | |||||
Garantie | 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage) | |||||
Zertifizierung | CB, CE, RoHS, ENEC (Das Unternehmen ist nach ISO 9001 und ISO 14001 zertifiziert.) | |||||
Produktgröße | 650*240*140mm | 650*240*140mm | 650*240*140mm | 650*240*140mm | 650*240*140mm | |
Reingewicht | 5,34 kg | 5,34 kg | 5,34 kg | 5,34 kg | 5,34 kg | |
Kartongröße | 672*300*195mm | 672*300*195mm | 672*300*195mm | 672*300*195mm | 672*300*195mm | |
Bruttogewicht | 7,02 kg | 7,02 kg | 7,02 kg | 7,02 kg | 7,02 kg | |
Empfehlen Installation | Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen | |||||
Anwendungsfeld | Städtische und ländliche Straße |
AOK-50WIK-NV-L3-5070-T201_IESNA2002.IES
AOK-50WIK-NV-L3-5070-T301_IESNA2002.IES
AOK-50WIK-NV-L5-4070-T202_IESNA2002.IES
ENEC-Zertifikat Klasse I AOK iK Series Street Light.pdf
ENEC-Zertifikat Klasse II AOK iK Series Street Light.pdf
CE für IK mit Fahrer der Klasse I.pdf
CE-Zertifikat der Straßenlaterne der iK-Serie mit Treiber der Klasse Ⅱ..pdf
CB-Testzertifikat für iK mit Fahrer der Klasse I.pdf
CB-Zertifikat der Straßenlaterne der iK-Serie mit Treiber der Klasse Ⅱ..pdf
ENEC-Zertifikat Klasse I AOK iK Series Street Light.pdf
ENEC-Zertifikat Klasse II AOK iK Series Street Light.pdf
CE für IK mit Fahrer der Klasse I.pdf
CE-Zertifikat der Straßenlaterne der iK-Serie mit Treiber der Klasse Ⅱ..pdf
CB-Testzertifikat für iK mit Fahrer der Klasse I.pdf
CB-Zertifikat der Straßenlaterne der iK-Serie mit Treiber der Klasse Ⅱ..pdf
E-Mail: wally@aokledlight.com
Geschäftsführer: Wally (Yafeng Hei)
Telefon:
Shenzhen Factory: 0086-755-33274636
Verkaufsleiter: Reise
Hauptsitz von Fuzhou: 0086-591-83820886
Verkaufsleiterin: Elaine
USA Office Line: +1 (626) 420 8777
VP: Kathy Mason
USA-Lager: 18541 E Gale Ave, Stadt der Industrie, CA91748
Copyright © 2018-2020 AOK Alle Rechte vorbehalten.
