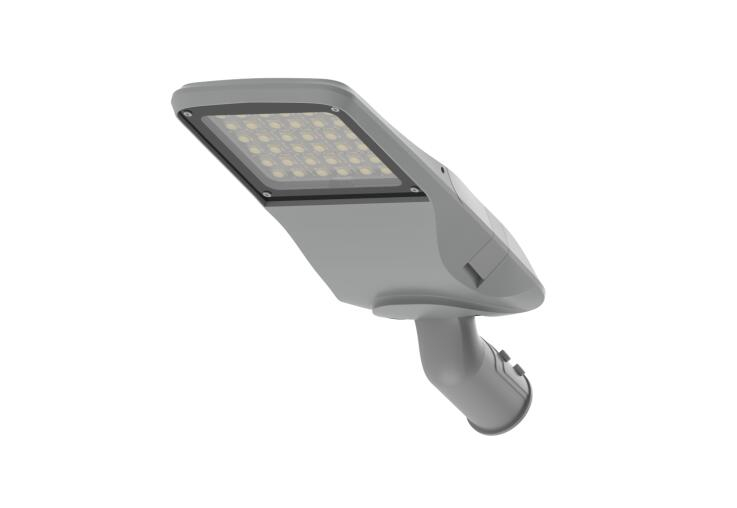

AOK-90WiK

Lichtausbeute bis zu 130-155LM/W Lebensdauer bis zu 54.000+ Stunden
Verfügbarkeitsstatus:
Menge:
  • AOK-90WiK

  • AOK

  • 94054090

PRODUKTÜBERSICHT


Die LED-Straßenlaterne der IK-Serie ist für europäische Straßen konzipiert.Es verfügt über präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Die Leuchte erzeugt 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0).

Mit Abdeckung aus gehärtetem Glas, abnehmbare Klapptür ohne Werkzeug für einfache Wartung.Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.Robustes Gehäuse und Tür aus Aluminium-Druckguss.IK09 und Korrosionsschutz.IP66 wasserdicht.


MERKMALE



●Präzisionsgefertigte Einzellinsen aus optischem Mitsubishi-Polycarbonat für maximale Lichtintensität.

●Mikrolinsensysteme erzeugen IESNA Typ II, Typ III, Typ IV Verteilungen.Leuchten erzeugen 0 % Gesamtlumen über 90°  (BUG-Bewertung, U=0).

●Bietet verbesserten Sehkomfort durch geringere Blendung und eine breitere, glattere und gleichmäßigere Lichtabgabe.

●Optische Systeme behalten die Schutzart IP66 bei.

●Erhältlich in 3000K, 4000K, 5000K, 5700K, 6500K CCT.

●Effizienz 150lm/W als Standard, höhere Lichtausbeute, präzises Lichtmuster sorgt für mehr Energieeinsparung.

●Cutoff-Klassifizierung: Cutoff, keine Lichtverschmutzung.

●Mindest-CRI von 70, 80 und 90 optional.

●Mit Abdeckung aus gehärtetem Glas.


ELEKTRISCH

●0-10V/PMW/Timer-Dimmen, 3 Timer-Modi, Dim-to-Off mit Standby-Stromversorgung  ≤  0,5 W.

●Konstantstrom-Treiber der Klasse II, 100–277 VAC, 50–60 Hz, Klasse I optional.

●Treiber mit hohem Wirkungsgrad: bis zu 93,5 %, Mindestwirkungsgrad 87,5 %.

●Eingangsüberspannungsschutz: 6 kV Leitung-Leitung, 10 kV Leitung-Erde, Fotozelle, 20 kV SPD verfügbar.

●Betriebstemperaturbereich:   -40 °F bis 122 °F (-40 °C bis 50 °C).


KONSTRUKTION

●Robustes Gehäuse und Tür aus Aluminiumdruckguss.IK09 und Korrosionsschutz.

●Klapptür mit werkzeuglosem Zugang für einfache Wartung.

●Automatische elektrische Trennung: Eingebauter Leistungsschalter, werkzeugloser elektrischer Geräteträger.

●UV-stabilisierte Polyester-Pulverlackierung für Haltbarkeit und Korrosionsbeständigkeit.

●Mehrere Montageoptionen: Pfostenaufsatz- und Seiteneingangsinstallation verfügbar.

●Die Montage hat eine Nivellierungseinstellung von -15°  bis +15°  (Seiteneinstieg), 90°  (oberster Beitrag).

●3G-Vibrationsrate.


MONTAGE

Post-Top- und Side-Entry-Installation verfügbar



EMPFOHLENE VERWENDUNG

Straße

Park

Straße



GARANTIE

5 Jahre Standardgarantie, 10 Jahre Garantie optional.Bitte wenden Sie sich für eine detaillierte Abstimmung an den AOK-Vertrieb.



ABMESSUNGEN

iK目录册新版本-02


ZERTIFIZIERUNG/LISTE

ENEC-, CB-, CE-, RoHS-gelistet



Beleuchtungsstärke-Diagramm

IK-照度图

Elektronische Spezifikationen
Modell AOK-75WiK AOK-90WiK AOK-120WiK AOK-150WiK
Leistung (W) 75 W 90 W 120 W 150 W
Eingangsspannung 100-277 VAC, 50/60 Hz
THD <20%
PF >0,95
Treiber Meanwell/Inventronics/Philips.Klasse 1/ Klasse 2, EU
Betriebstemperatur -40 °C bis 50 °C (-40 °F bis 122 °F)
Steuerungsoption DALI, 1-10V/PWM/   Timer-Dimmung, Nema, Zhaga, Präsenzerkennungssensor.Dim-to-Off mit Standby-Leistung <= 0,5 W.
Überspannungsschutz 6 kV Leitung-Leitung, 10 kV Leitung-Erde, 20 kV SPD verfügbar.
Photometrische Spezifikationen
Wirksamkeit (lm/W)
(CRI 70 Ra, 4000 K)
(Std.-Abw. ±3 %)
T201 137 lm/W 154 lm/W 149 lm/W 146 lm/W
T202 145lm/W 144 lm/W 141lm/W 140lm/W
T211 138 lm/W 154 lm/W 149 lm/W 145lm/W
T212 146 lm/W 155lm/W 152 lm/W 148lm/W
T221 144 lm/W 154 lm/W 151lm/W 148lm/W
T301 131lm/W 147 lm/W 142 lm/W 139 lm/W
T302 145lm/W 144 lm/W 141lm/W 140lm/W
T311 136 lm/W 151lm/W 145lm/W 142 lm/W
T312 146 lm/W 145lm/W 141lm/W 137 lm/W
T321 143lm/W 154 lm/W 151lm/W 148lm/W
T402 145lm/W 144 lm/W 141lm/W 140lm/W
T411 140lm/W 155lm/W 152 lm/W 148lm/W
Lichtstrom (lm)
(CRI 70 Ra, 4000 K)
(Std.-Abw. ±3 %)
T201 10275 lm 13860 lm 17880 lm 21900 lm
T202 10875 lm 12960 lm 16920 lm 21000 lm
T211 10350 lm 13860 lm 17880 lm 21750 lm
T212 10950 lm 13950 lm 18240 lm 22200 lm
T221 10800 lm 13860 lm 18120 lm 22200 lm
T301 9825 lm 13230 lm 17040 lm 20850 lm
T302 10875 lm 12960 lm 16920 lm 21000 lm
T311 10200 lm 13590 lm 17400 lm 21300 lm
T312 10950 lm 13050 lm 16920 lm 20550 lm
T321 10725 lm 13860 lm 18120 lm 22200 lm
T402 10875 lm 12960 lm 16920 lm 21000 lm
T411 10500 lm 13950 lm 18240 lm 22200 lm
ULOR = 0%, @ Leuchtenneigung 0°
CCT 3000K, 4000K, 5000K, 5700K, 6500K
CRI 70 Ra, 80 Ra, 90 Ra optional
Abstrahlwinkel T2(85°*150°)/T3(80°*150°)/T4(126°*145°)
LED-Hersteller LUMILEDS
LED-Modell Lumileds 3030/Lumileds 5050
Arbeitsstrom einer einzelnen LED Gemessen nach Projektanforderungen
Linse Polycarbonat und gehärtetes Glas (5 mm dick)
Mechanische Spezifikationen
IP/IK IP66/IK09, gemäß Norm EN 60529 und EN 62262
Vibrations-Resistenz 3G, entsprechen der Norm IEC 68-2-6.
SCx Vorderseite: 0,110231㎡;
Seite: 0,027272㎡;
Vorderseite: 0,020633㎡
Seite: 0,034287㎡;
Vorderseite: 0,026801㎡
Materialien Hochbelastbarer Aluminium-Druckguss (EN AC-46100)
Oberflächenbehandlung Duroplastischer Anti-UV-Polyester / 80-Mikron-Epoxidgrundierung + Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen).
Malen Schwarz, Silber, Kundenwunsch
Kabel Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage)
Montage Seiteneingang/Post Top
Andere
Lebensspanne L90B10 - 52.000 h, @Tq 25°C
Garantie 5 Jahre (Garantieverlängerung auf 10 Jahre auf Anfrage)
Zertifizierung CB, CE, RoHS, ENEC (Das Unternehmen ist nach ISO 9001 und ISO 14001 zertifiziert.)
Produktgröße 650*240*140mm 765*290*145mm 765*290*145mm 765*290*145mm
Reingewicht 5,34 kg 7,9 kg 7,9 kg 8,05 kg
Kartongröße 672*300*195mm 784*356*195mm 784*356*195mm 784*356*195mm
Bruttogewicht 7,02 kg 9,98 kg 9,98 kg 10,5 kg
Empfehlen   Installation Allgemein 4–12 m, basierend auf den tatsächlichen Projektanforderungen
Anwendungsfeld Städtische und ländliche Straße
