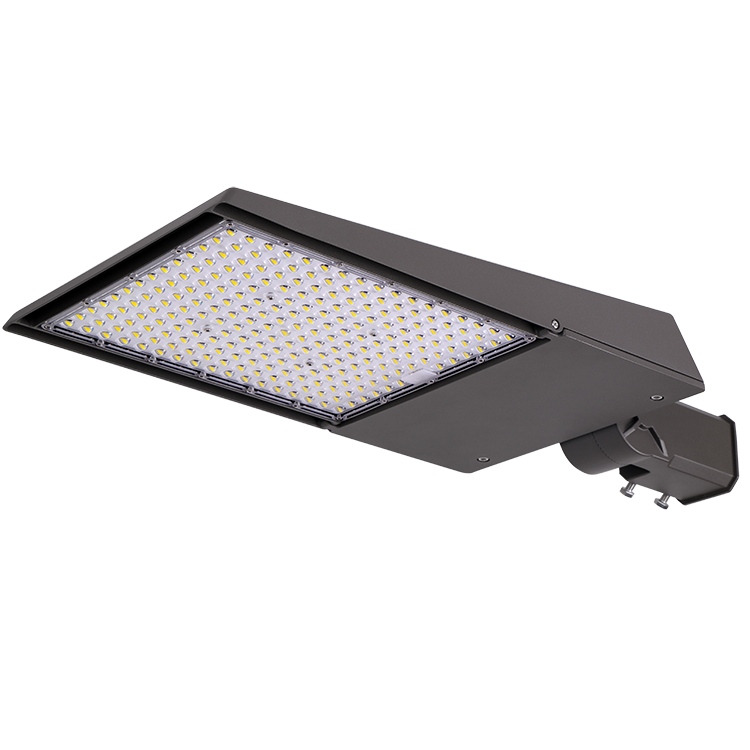

AOK-PLA75
AOK
Merkmale PLA-Serie
Die PLA-Serie ist eine wirtschaftliche, energiesparende und flexible Anwendungsszenarien-Flächenleuchte mit hoher Kostenleistung.Es wurde für kommerzielle und industrielle Anwendungen entwickelt und bietet kühlere Betriebstemperaturen, helleres Licht und eine längere LED-Spanne.
• Farbtemperatur und Leistung einstellbar (75 W/100 W/150 W).
• Light Engine ist für eine bessere Wärmeableitung thermisch von den Treiberkomponenten isoliert, Designstandard auf Industrieniveau.
• Mikrolinsensysteme erzeugen IESNA-Typ-III-, Typ-IV- und Typ-V-Verteilungen, Full-Cutoff-Typ, keine Uplight-Verschmutzung.
• Leuchten produzieren 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0) und bieten eine gleichmäßige Lichtleistung mit geringerer Blendung.
• Optische Systeme behalten die Schutzart IP66 bei.
• Der obere Platz der Halterung ist für den Sensor bei einer späteren Installation reserviert.
Anwendungsreferenz
• Stadt- und Wohnstraßen
• Brücken
• Fahrrad- und Fußgängerwege
• Bahnhöfe und U-Bahnen
• Parkhäuser
• Plätze & Fußgängerzonen
• Straßen und Autobahnen
Montageoptionen
Merkmale PLA-Serie
Die PLA-Serie ist eine wirtschaftliche, energiesparende und flexible Anwendungsszenarien-Flächenleuchte mit hoher Kostenleistung.Es wurde für kommerzielle und industrielle Anwendungen entwickelt und bietet kühlere Betriebstemperaturen, helleres Licht und eine längere LED-Spanne.
• Farbtemperatur und Leistung einstellbar (75 W/100 W/150 W).
• Light Engine ist für eine bessere Wärmeableitung thermisch von den Treiberkomponenten isoliert, Designstandard auf Industrieniveau.
• Mikrolinsensysteme erzeugen IESNA-Typ-III-, Typ-IV- und Typ-V-Verteilungen, Full-Cutoff-Typ, keine Uplight-Verschmutzung.
• Leuchten produzieren 0 % Gesamtlumen über 90° (BUG-Bewertung, U=0) und bieten eine gleichmäßige Lichtleistung mit geringerer Blendung.
• Optische Systeme behalten die Schutzart IP66 bei.
• Der obere Platz der Halterung ist für den Sensor bei einer späteren Installation reserviert.
Anwendungsreferenz
• Stadt- und Wohnstraßen
• Brücken
• Fahrrad- und Fußgängerwege
• Bahnhöfe und U-Bahnen
• Parkhäuser
• Plätze & Fußgängerzonen
• Straßen und Autobahnen
Montageoptionen
Verteilungsdiagramm
Elektrische Daten | ||||||
Modell | AOK-75WPLA | AOK-100WPLA | AOK-150WPLA | AOK-200WPLA | AOK-230WPLA | |
Leistung (w) | 75W | 100 W | 150W | 200 W | 230W | |
Leistung einstellbar: 75W/115W/150W | Leistung einstellbar: 180W/200W/230W | |||||
Eingangsspannung | 100-277 VAC/277-480 VAC, 50/60 Hz | |||||
THD | <10,5 % | |||||
PF | >0,95 | >0,95 | >0,95 | >0,95 | >0,95 | |
Fahrereffizienz | 90% | 91% | 92% | 92% | 93% | |
Maximaler Strom | AC0.85A | AC1.13A | AC1.7A | AC2.26A | AC2.6A | |
Steuerungsoption | Der Treiber enthält die Verkabelung für 0-10-V-Dimmsysteme.So niedrig wie 10 % dimmen. | |||||
Betriebstemperatur | -40 °C bis 50 °C (-40 °F bis 122 °F) | |||||
Überspannungsschutz | 10 kV / 20 kV optional | |||||
Photometrische Daten | ||||||
Wirksamkeit (lm/W, Standardabweichung ±3 %) bei CRI 70Ra, 5000K-2835-T301 | 150lm/W | 150lm/W | 145lm/W | 150lm/W | 145lm/W | |
Lichtstrom (lm, Standardabweichung ±3 %) bei CRI 70Ra, 5000K-2835-T301 | 11250lm | 15000lm | 21750lm | 30000lm | 33350lm | |
CCT | 2700K, 3000K, 4000K, 5000K, 5700K, 6500K | |||||
CRI | Ra70, Ra80, Ra90 | |||||
LED-Modell | 2835, 3030, 5050 | 2835 ,3030 | ||||
Linse | Polycarbonat | |||||
Abstrahlwinkel | Typ III/ Typ V (2835, 3030) / Typ III / Typ IV/Typ V (5050) | Typ III | ||||
Mechanische Daten | ||||||
IP/IK-Einstufung | IP66/IK09, gemäß Norm EN 60529 und EN 62262 | |||||
Vibrations-Resistenz | 3G, entsprechen der Norm IEC 68-2-6 | |||||
EPA(SCx), Leuchtenkörper | Seite: 1,86 ft² (0,1728 m²);Oben: 11.90ft² (1.1055m²) | Seite: 2,31 ft² (0,2144 m²);Oben: 16,97 ft² (1,5764 m²) | ||||
Gehäuse | Hochbelastbarer Aluminium-Druckguss (EN AC-46100) | |||||
Heizkörper | Aluminiumlegierung | |||||
Oberflächenbehandlung | Duroplastischer Anti-UV-Polyester / Duroplastischer Anti-UV-Polyester (für extrem korrosive Umgebungen). | |||||
Malen | Schwarz, Kundenwunsch | |||||
Kabel | Vorverdrahtet mit 30 cm Kabel (andere Längen auf Anfrage) | |||||
Montage | Slipfitter, verstellbarer Arm, quadratische/runde Stange, Zapfen, Joch | |||||
Andere Daten | ||||||
Lebensspanne | L90B10 - 100000 Stunden, @Tq 25°C | |||||
Garantie | 5 Jahre eingeschränkte Garantie (Garantieverlängerung auf 10 Jahre auf Anfrage) | |||||
Zertifizierung | UL,DLC5.1,FCC | |||||
Produktgröße | A-Slipfitter | 22,57 * 10,08 * 3,12 Zoll / L573,2 * B256 * H79,2 mm | 26,32 x 11,61 x 3,13 Zoll / L668,5 x B295 x H79,4 mm | |||
B-verstellbarer Arm | 23,23 * 10,08 * 6,27 Zoll / L590 * B256 * H159,3 mm | 26,98 * 11,61 * 6,28 Zoll / L685,3 * B295 * H159,5 mm | ||||
C-Yoke-Halterung | 17,47 * 10,08 * 2,33 Zoll / L443,7 * B256 * H59,2 mm | 21,26 * 11,61 * 2,37 Zoll / L540 * B295 * H60,2 mm | ||||
D-Slide-Lock-Halterung | 21,62 * 10,08 * 6,4 Zoll / L549,3 * B256 * H162,5 mm | 25,38 x 11,61 x 6,41 Zoll / L644,6 x B295 x H162,7 mm | ||||
E-Quadratpol | 21,98 * 10,08 * 5,91 Zoll / L558,3 * B256 * H150 mm | 25,73 x 11,61 x 5,91 Zoll / L653,6 x B295 x H150 mm | ||||
F-Runde Pole | 22,86 * 10,08 * 5,91 Zoll / L580,7 * B256 * H150 mm | 26,62 x 11,61 x 5,91 Zoll / L676,1 x B295 x H150 mm | ||||
G-Trunnion-Halterung | 22,33 * 10,08 * 2,76 Zoll / L567,3 * B256 * H70 mm | 26,09 x 11,61 x 2,76 Zoll / L662,6 x B295 x H70 mm | ||||
Reingewicht | A-Slipfitter | 4,41 kg | 4,41 kg | 4,54 kg | 6,25 kg | 6,37 kg |
B-verstellbarer Arm | 5KG | 5KG | 5,12 kg | 6,8 kg | 6,92 kg | |
C-Yoke-Halterung | 4,17 kg | 4,17 kg | 4,3 kg | 6,08 kg | 6,2 kg | |
D-Slide-Lock-Halterung | 4,57 kg | 4,57 kg | 4,7 kg | 6,2 kg | 6,32 kg | |
E-Quadratpol | 4,22 kg | 4,22 kg | 4,35 kg | 6,08 kg | 6,2 kg | |
F-Runde Pole | 4,77 kg | 4,77 kg | 4,9 kg | 6,4 kg | 6,52 kg | |
G-Trunnion-Halterung | 4,73 kg | 4,73 kg | 4,86 kg | 6,54 kg | 6,66 kg | |
Kartongröße | A-Slipfitter | 25,98 * 11 * 3,54 Zoll / L660 * B280 * H90 mm | 30,5 * 12,6 * 3,54 Zoll / L775 * B320 * H90 mm | |||
B-verstellbarer Arm | 26,69 x 8,97 x 7,08 Zoll/L678 x B228 x H180 mm | 30,5 * 12,6 * 6,88 Zoll / L775 * B320 * H175 mm | ||||
C-Yoke-Halterung | 21,49 * 11,65 * 3,54 Zoll / L546 * B296 * H90 mm | 25,27 * 13,18 * 3,54 Zoll / L642 * B335 * H90 mm | ||||
D-Slide-Lock-Halterung | 25,35 x 8,97 x 7,08 Zoll/L644 x B228 x H180 mm | 29,1 * 12,6 * 6,88 Zoll / L740 * B320 * H175 mm | ||||
E-Quadratpol | 26,18 x 10,8 x 7,08 Zoll/L665 x B280 x H180 mm | 29,92 * 12,6 * 7,08 Zoll / L760 * B320 * H180 mm | ||||
F-Runde Pole | 26,18 x 10,8 x 7,08 Zoll/L665 x B280 x H180 mm | 29,92 * 12,6 * 7,08 Zoll / L760 * B320 * H180 mm | ||||
G-Trunnion-Halterung | 25,98 * 11,02 * 3,81 Zoll / L660 * B280 * H97 mm | 29,9 * 12,6 * 3,93 Zoll / L760 * B320 * H100 mm | ||||
Bruttogewicht | A-Slipfitter | 4,77 kg | 4,77 kg | 4,9 kg | 6,62 kg | 6,74 kg |
B-verstellbarer Arm | 5,7 kg | 5,7 kg | 6,03 kg | 7,8 kg | 7,92 kg | |
C-Yoke-Halterung | 4,54 kg | 4,54 kg | 4,67 kg | 6,72 kg | 6,84 kg | |
D-Slide-Lock-Halterung | 5,37 kg | 5,37 kg | 5,5 kg | 7,2 kg | 7,32 kg | |
E-Quadratpol | 5,22 kg | 5,22 kg | 5,35 kg | 7,08 kg | 7,2 kg | |
F-Runde Pole | 5,6 kg | 5,6 kg | 5,72 kg | 7,4 kg | 7,52 kg | |
G-Trunnion-Halterung | 5,13 kg | 5,13 kg | 5,26 kg | 6,94 kg | 7,06 kg |
